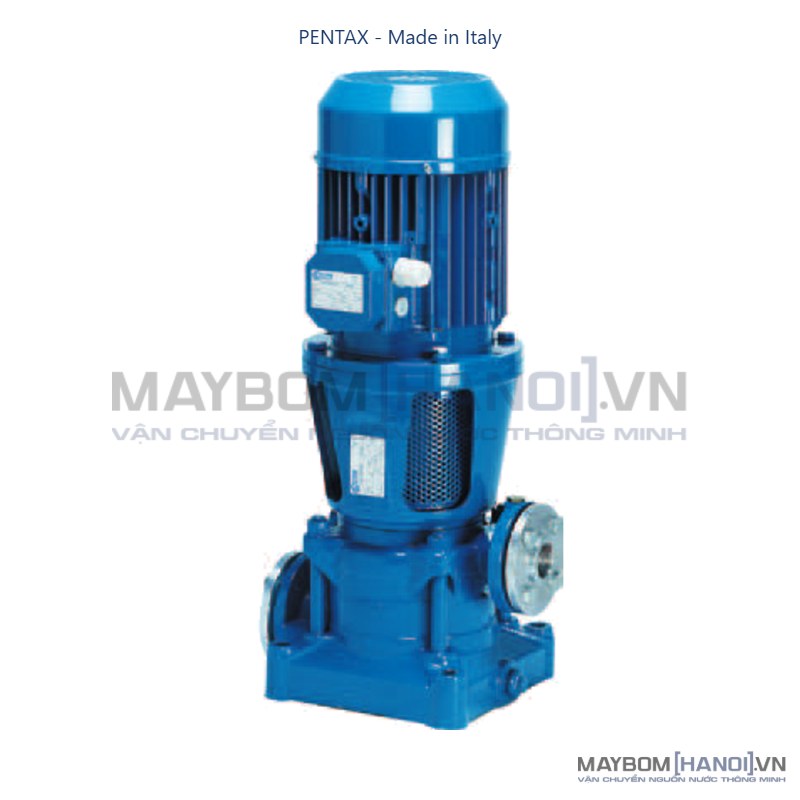

Máy bơm trục đứng đa tầng cánh Pentax MSVB-2/7.5 132S (10HP) là bơm trục đứng đa tầng cánh công nghiệp dòng MSV của Pentax (Italy), động cơ 10 HP (7,5 kW) điện 3 pha 380V, cánh bơm đồng. Bơm cho lưu lượng 12 - 39 m³/h với cột áp 72,7 - 38,6 m (tối đa 74,5 m), phù hợp tăng áp cho tòa nhà, hệ thống chữa cháy, hệ thống rửa và cấp nước công nghiệp.
Thông số kỹ thuật Pentax MSVB-2/7.5 132S
| Thông số | Giá trị |
|---|---|
| Model | Pentax MSVB-2/7.5 132S |
| Công suất động cơ (P2) | 10 HP (7,5 kW) |
| Công suất tiêu thụ (P1) | 8,2 kW |
| Điện áp | 3 pha 380V (13,4 A) |
| Lưu lượng làm việc | 12 - 39 m³/h (200 - 650 lít/phút) |
| Cột áp | 72,7 - 38,6 m trong dải làm việc, tối đa 74,5 m |
| Cổng hút x xả | DN 50 (UNI PN16) x DN 40 (UNI PN40) |
| Cánh bơm | Đồng |
| Nhiệt độ chất lỏng | -10 đến 90 °C |
| Áp suất làm việc tối đa | 30 bar |
| Động cơ | 3 pha 2 cực (2.900 vòng/phút), cách điện cấp F, IPX5 |
| Trọng lượng bơm | 136,5 kg |
| Xuất xứ | Pentax, Italy. Đủ CO-CQ |
| Bảo hành | 12 tháng |
Bảng lưu lượng và cột áp
Số liệu đo ở tốc độ 2.900 vòng/phút, theo catalogue chính hãng Pentax:
| Lưu lượng (m³/h) | 0 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 33 | 36 | 39 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lưu lượng (lít/phút) | 0 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 |
| Cột áp (m) | 74,5 | 72,7 | 71,1 | 68,7 | 66,1 | 62,4 | 58,3 | 53,8 | 49,0 | 43,9 | 38,6 |
Đặc điểm nổi bật
- Thiết kế trục đứng, cổng hút và cổng xả ở chân bơm, tiết kiệm diện tích phòng bơm.
- Bơm ly tâm đa tầng cánh cho áp lực cao, áp suất làm việc tới 30 bar.
- Thân bơm và thân đỡ động cơ bằng gang, cánh bơm bằng đồng, trục inox AISI 304, bền trong vận hành liên tục.
- Bơm được nước sạch nhiệt độ từ -10 đến 90 °C.
- Cổng hút và cổng xả dạng mặt bích tiêu chuẩn UNI, lắp vào hệ thống đường ống công nghiệp dễ dàng.
- Động cơ 3 pha 2 cực, cách điện cấp F, cấp bảo vệ IPX5.
Vật liệu cấu tạo
| Bộ phận | Vật liệu |
|---|---|
| Thân bơm | Gang |
| Thân đỡ động cơ | Gang |
| Cánh bơm | Đồng |
| Phớt cơ khí | Gốm - graphite - NBR, một số model dùng phớt cân bằng Widia - graphite - NBR |
| Trục | Inox AISI 304 |
Ứng dụng
- Tăng áp cấp nước cho tòa nhà cao tầng, khách sạn, bệnh viện.
- Hệ thống chữa cháy, bơm bù áp.
- Hệ thống rửa áp lực, cấp nước cho nồi hơi và nhà máy.
- Tưới tiêu, cấp nước công nghiệp.
Cách đọc mã model
Ví dụ MSVC-3/18,5: MS là dòng bơm đa tầng công nghiệp, V là trục đứng (H là trục ngang), C là cỡ thủy lực (A, B, C, D), 3 là số tầng cánh (chữ R là có tầng cánh được cắt gọt để giảm cột áp), 18,5 là công suất động cơ tính theo kW. Tiền tố 4 (4MSV, 4MSH) là bản động cơ 4 cực, tốc độ 1.450 vòng/phút. Các mã 132S, 132M là cỡ khung động cơ.
Các model cùng dòng đang có tại Máy Bơm Hà Nội:
| Model | Công suất | Điện | Cột áp tối đa |
|---|---|---|---|
| MSVA-3/5.5 132S | 7,5 HP | 3 pha | 88,2 m |
| MSVB-2/7.5 132S | 10 HP | 3 pha | 74,5 m |
| MSVB-3R/9.2 132M | 12,5 HP | 3 pha | 101,8 m |
Tham khảo thêm: Pentax MSHB-2/7.5 132S (bản trục ngang).
Xem toàn bộ các model tại danh mục máy bơm đa tầng cánh Pentax MS.
Lưu ý khi lắp đặt
- Đặt bơm thẳng đứng trên bệ bê tông phẳng, bắt bu lông chắc chắn, nơi khô ráo, thoáng mát.
- Đường ống có giá đỡ riêng, không để ống đè lên mặt bích bơm. Nên lắp khớp nối mềm ở hai đầu bơm.
- Lắp van một chiều và van khóa ở đường xả, mồi đầy nước trước khi chạy, không để bơm chạy khô.
- Tủ điện 3 pha có aptomat, bảo vệ quá tải, mất pha. Công suất lớn nên dùng khởi động sao - tam giác hoặc biến tần.
Câu hỏi thường gặp
Bơm Pentax MSVB-2/7.5 132S đẩy cao được bao nhiêu mét?
Cột áp tối đa 74,5 m. Trong dải làm việc 12 - 39 m³/h, cột áp từ 72,7 m xuống 38,6 m.
Bơm dùng điện gì?
Điện 3 pha 380V. Nếu nơi lắp chỉ có điện 1 pha, vui lòng gọi hotline để được tư vấn model phù hợp.
Bơm được nước nóng không?
Nhiệt độ chất lỏng cho phép -10 đến 90 °C.
Bảo hành bao lâu?
Bảo hành 12 tháng, hàng Pentax Italy chính hãng, đủ CO-CQ.
Cần tư vấn chọn bơm theo lưu lượng và cột áp thực tế, vui lòng gọi hotline 0961.813.114.
