Máy bơm chìm giếng khoan 4 inch Pentax 4E 35/15-10 (1HP) là bơm hỏa tiễn thả chìm dòng 4E mới của Pentax (Italy), dùng cho giếng khoan từ 4 inch. Bơm có 15 tầng cánh, động cơ 1 HP, cho lưu lượng 1,2 - 3,3 m³/h với cột áp 87 - 24 m, phù hợp cấp nước sinh hoạt cho gia đình, nhà vườn, trang trại cần tổng cột áp khoảng 25 - 85 m. Giá bán đã gồm động cơ.
Thông số kỹ thuật Pentax 4E 35/15-10
| Thông số | Giá trị |
|---|---|
| Model | Pentax 4E 35/15-10 (bơm kèm động cơ) |
| Công suất động cơ (P2) | 1 HP (0,75 kW) |
| Điện áp | 1 pha 220V (6 A, tụ 35 µF) hoặc 3 pha 380V (2,6 A) |
| Số tầng cánh | 15 |
| Lưu lượng làm việc | 1,2 - 3,3 m³/h (20 - 55 lít/phút) |
| Cột áp | 87 - 24 m trong dải làm việc, tối đa 98 m |
| Đường kính bơm | 98 mm (kể cả ốp bảo vệ cáp), lắp giếng từ 4 inch |
| Cửa xả | Ren 1¼ inch (G 1¼) |
| Hiệu suất tối đa (dòng 4E 35) | 57,8 % |
| Tiêu chuẩn hiệu suất | MEI ≥ 0,7 theo quy định EU 547/2012 |
| Nhiệt độ nước tối đa | 45 °C |
| Hàm lượng cát tối đa | 250 g/m³ |
| Van một chiều | Tích hợp sẵn |
| Xuất xứ | Pentax, Italy. Đủ CO-CQ |
| Bảo hành | 12 tháng |
Bảng lưu lượng và cột áp
Số liệu đo ở tốc độ 2.850 vòng/phút, theo catalogue chính hãng Pentax:
| Lưu lượng (m³/h) | 0 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3,0 | 3,3 |
|---|---|---|---|---|---|---|---|---|---|
| Lưu lượng (lít/phút) | 0 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| Cột áp (m) | 98 | 87 | 82 | 76 | 68 | 59 | 49 | 37 | 24 |
Đặc điểm nổi bật của dòng bơm Pentax 4E
- Thiết kế riêng cho giếng khoan 4 inch, kết cấu gọn và chắc, được cấp bằng sáng chế châu Âu (EP3274587A1).
- Giá đỡ bằng inox AISI 304 đúc mẫu chảy chính xác, chịu lực tốt và dễ bảo trì.
- Cánh bơm nổi độc lập (đã được cấp bằng sáng chế) giúp giảm tải dọc trục lên động cơ, tăng tuổi thọ.
- Vật liệu đạt chứng nhận an toàn cho nước uống. Theo công bố của Pentax, bơm chịu được tình trạng chạy khô mà không làm hỏng vật liệu. Dù vậy vẫn nên lắp rơ le bảo vệ cạn nước.
- Van một chiều tích hợp sẵn trên đầu bơm.
- Chạy liên tục, lắp được cả tư thế đứng và nằm ngang.
- Đạt chỉ số hiệu suất MEI ≥ 0,7 theo quy định EU 547/2012.
Vật liệu cấu tạo
| Bộ phận | Vật liệu |
|---|---|
| Cửa hút, cửa xả | Inox AISI 304 |
| Vỏ ngoài | Inox AISI 304 |
| Cánh bơm | Nhựa kỹ thuật POM-C |
| Buồng khuếch tán | POM-C, inox AISI 304 và gốm |
| Bạc đỡ và ống lót | POM-C và gốm |
| Trục bơm | Inox AISI 431B |
| Khớp nối | Inox AISI 316L |
Kích thước và trọng lượng
| Kích thước, trọng lượng | Bản 1 pha | Bản 3 pha |
|---|---|---|
| Chiều dài tổng (bơm + động cơ) | 786 mm | 761 mm |
| Chiều dài phần bơm | 436 mm | 436 mm |

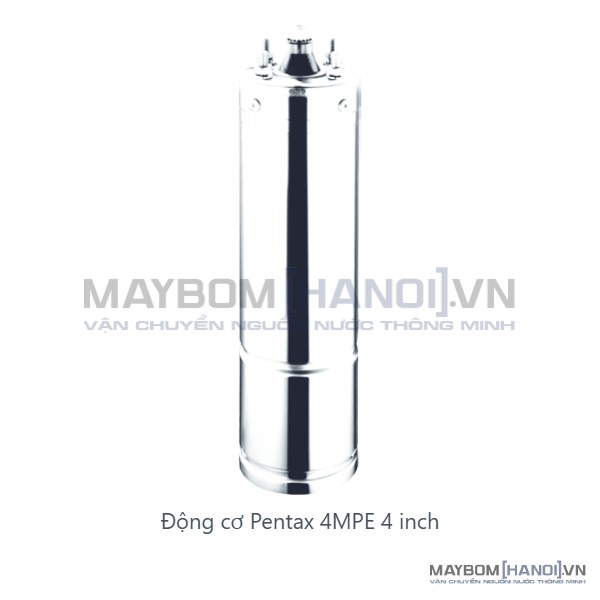

| Chiều dài động cơ | 350 mm | 325 mm |
| Trọng lượng tổng | 13,2 kg | 12,1 kg |
| Trọng lượng phần bơm | 4,5 kg | 4,5 kg |
Ứng dụng
- Hút nước giếng khoan sâu cho gia đình, nhà vườn, trang trại, nhà xưởng.
- Cấp nước cho bồn chứa, bồn áp lực và mạng lưới cấp nước.
- Tưới tiêu bề mặt, tưới phun mưa.
- Hệ thống nâng nước và cấp nước phòng cháy chữa cháy.
Cách đọc mã và chọn model 4E phù hợp
Mã 4E 35/15-10 được đọc như sau: 4E là dòng bơm giếng 4 inch, 35 là lưu lượng danh định 35 lít/phút (khoảng 2,1 m³/h), 15 là số tầng cánh, 10 là công suất động cơ 1 HP.
Cột áp cần chọn = độ sâu mực nước động + chiều cao đẩy lên bồn + tổn thất đường ống + áp lực cần tại điểm dùng. Ví dụ: mực nước động 40 m, đẩy lên bồn cao 10 m, tổn thất đường ống khoảng 5 m, cần cột áp khoảng 55 m. Khi đó 4E 35/15-10 cho lưu lượng khoảng 2,5 m³/h. Nếu cần cột áp hoặc lưu lượng khác, xem các model cùng dòng 4E 35 dưới đây:
| Model | Công suất | Cột áp tối đa | Cột áp tại 1,2 m³/h | Cột áp tại 3,3 m³/h |
|---|---|---|---|---|
| 4E 35/07-05 | 0,5 HP | 47 m | 42 m | 12 m |
| 4E 35/15-10 | 1 HP | 98 m | 87 m | 24 m |
| 4E 35/22-15 | 1,5 HP | 140 m | 125 m | 35 m |
| 4E 35/30-20 | 2 HP | 191 m | 171 m | 47 m |
| 4E 35/42-30 | 3 HP | 273 m | 244 m | 67 m |
| 4E 35/57-40 | 4 HP (3 pha) | 367 m | 327 m | 91 m |
Xem toàn bộ các model tại danh mục máy bơm giếng khoan 4 inch Pentax 4E.
Lưu ý khi lắp đặt
- Giếng có đường kính trong từ 4 inch trở lên (thân bơm Ø98 mm).
- Đặt bơm sao cho mực nước luôn cao hơn cửa hút ít nhất 1 m.
- Hàm lượng cát trong nước không quá 250 g/m³. Giếng mới khoan cần súc rửa sạch trước khi lắp bơm.
- Nhiệt độ nước không quá 45 °C.
- Bản 1 pha dùng tụ 35 µF. Nên lắp aptomat, rơ le bảo vệ quá tải và bảo vệ cạn nước.
Câu hỏi thường gặp
Bơm Pentax 4E 35/15-10 đẩy cao được bao nhiêu mét?
Cột áp tối đa 98 m. Trong dải làm việc 1,2 - 3,3 m³/h, cột áp từ 87 m xuống 24 m.
Giá bán đã gồm động cơ chưa?
Đã gồm động cơ.
Dùng điện 1 pha được không?
Được. Model này có bản 1 pha 220V và bản 3 pha 380V, quý khách báo loại điện khi đặt hàng.
Giếng khoan bao nhiêu inch thì lắp được?
Giếng có đường kính trong từ 4 inch trở lên.
Bảo hành bao lâu?
Bảo hành 12 tháng.
